Qu'est-ce qu'un manomètre ?
Un manomètre est un instrument de mesure de pression. Il sert à évaluer la pression d'un gaz ou d'un liquide dans un système fermé, tel qu'une canalisation, un réservoir ou encore un circuit hydraulique ou pneumatique. Il existe plusieurs types de manomètres : à pression, à vide, absolu, électronique, à membrane, différentiel ..., chacun étant destiné à un usage spécifique. Par exemple :
- Dans le secteur de l'automobile, le manomètre est indispensable pour vérifier la pression d'huile dans un moteur de voiture ou pour contrôler la pression d'air dans les pneus.
- Dans le domaine médical, le manomètre permet de mesurer la pression artérielle ou de contrôler la pression de l'air fourni par les appareils respiratoires.
- Dans l'industrie, le manomètre est utilisé pour surveiller la pression d'installations hydrauliques ou pneumatiques, ou la pression de systèmes de refroidissement ou de chauffage.
Le manomètre représente un élément important de sécurité, indispensable pour détecter une fuite ou une accumulation de pression dans un système.
Les unités de pression du manomètre
L'unité de mesure officielle pour la « pression » est le « Pascal » (Pa). Mais bien souvent, le Pascal est une unité trop petite pour un usage simple et rapide et s'avère plus difficile à utiliser pour la mesure de pression. Le bar est donc devenu l'unité de mesure de référence dans de nombreux pays d'Europe de l'ouest.
- En Amérique, c'est le « psi » (pound per square inch) qui est utilisé.
- En Australie ou en Chine, on utilise le « kPa » (kilo-Pascal) et le « MPa » (mega-Pascal).
- Enfin, dans d'autres pays d'Asie comme l'Inde ou la Corée, c'est le « kg/cm² » qui est ordinairement utilisé.
Tableau des unités de mesure de la pression
| Unité | Symbole | Equivalence en Bar | Lieu d'utilisation |
|---|---|---|---|
| Bar | bar | 1 | Europe de l'Ouest |
| Pascal | Pa | 1 bar = 100 000 Pa | / |
| Kilopascal | kPa | 1 bar = 100 kPa | Australie |
| Megapascal | MPa | 1 bar = 0.1 MPa | Chine |
| Pound per square inch (livre par pouce au carré) |
psi | 1 bar = 14.5 psi | Amérique du Nord |
| Kilogramme par cm² | Kg/cm² | 1 bar = 1.02 kg/cm² | Inde et Corée |
| Inch of mercury column (pouce de colonne de mercure) |
inHg | 1 bar = 29.53 inHg | Amérique du Nord |
Composition d'un manomètre
Un manomètre est composé de différents éléments :
- Un boîtier, qui peut être sec ou rempli de liquide ;
- Un cadran qui indique la valeur de la pression ;
- Un mécanisme appelé « tirant de transmission » qui permet de dévier une aiguille ;
- Un tuyau relié à l'élément dont on veut mesurer la pression ;
- Un embout fileté qui s'adapte sur l'élément à contrôler.
Les différents filetages d'un manomètre

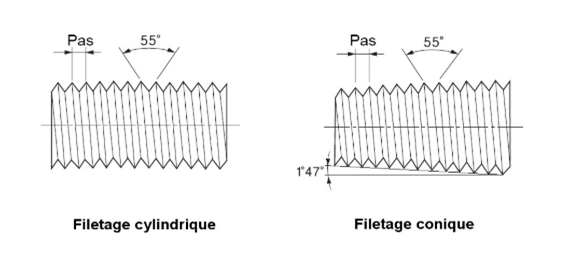

Le filetage peut être cylindrique ou conique, et l'on distingue également le filetage BSP et le filetage NPT :
- Le filetage BSP s'utilise en plomberie, en hydraulique et en pneumatique. Il peut être conique ou cylindrique :
- Le filetage BSPT est conique, et c'est le serrage du filet mâle contre le filet femelle qui crée l'étanchéité ;
- Le filetage BSPP est cylindrique, et l'étanchéité est assurée par un joint annulaire ou par une rondelle-joint.
- Le filetage NPT est conique et s'utilise pour les raccords hydrauliques.
Source : Netraccord.fr
Cas particulier : le manomètre chaudière
Tout système de chauffage est obligatoirement équipé d'un manomètre. Le manomètre chaudière sert à vérifier que l'installation fonctionne correctement.
Le petit cadran circulaire laisse apparaître deux zones :
- La zone verte indique que tout va bien ;
- La zone rouge signale un danger comme un surplus de pression du circuit de chauffage, ou un manque de pression, annonciateur de dysfonctionnements. Il est alors indispensable d'agir ou de faire appel à un professionnel.
